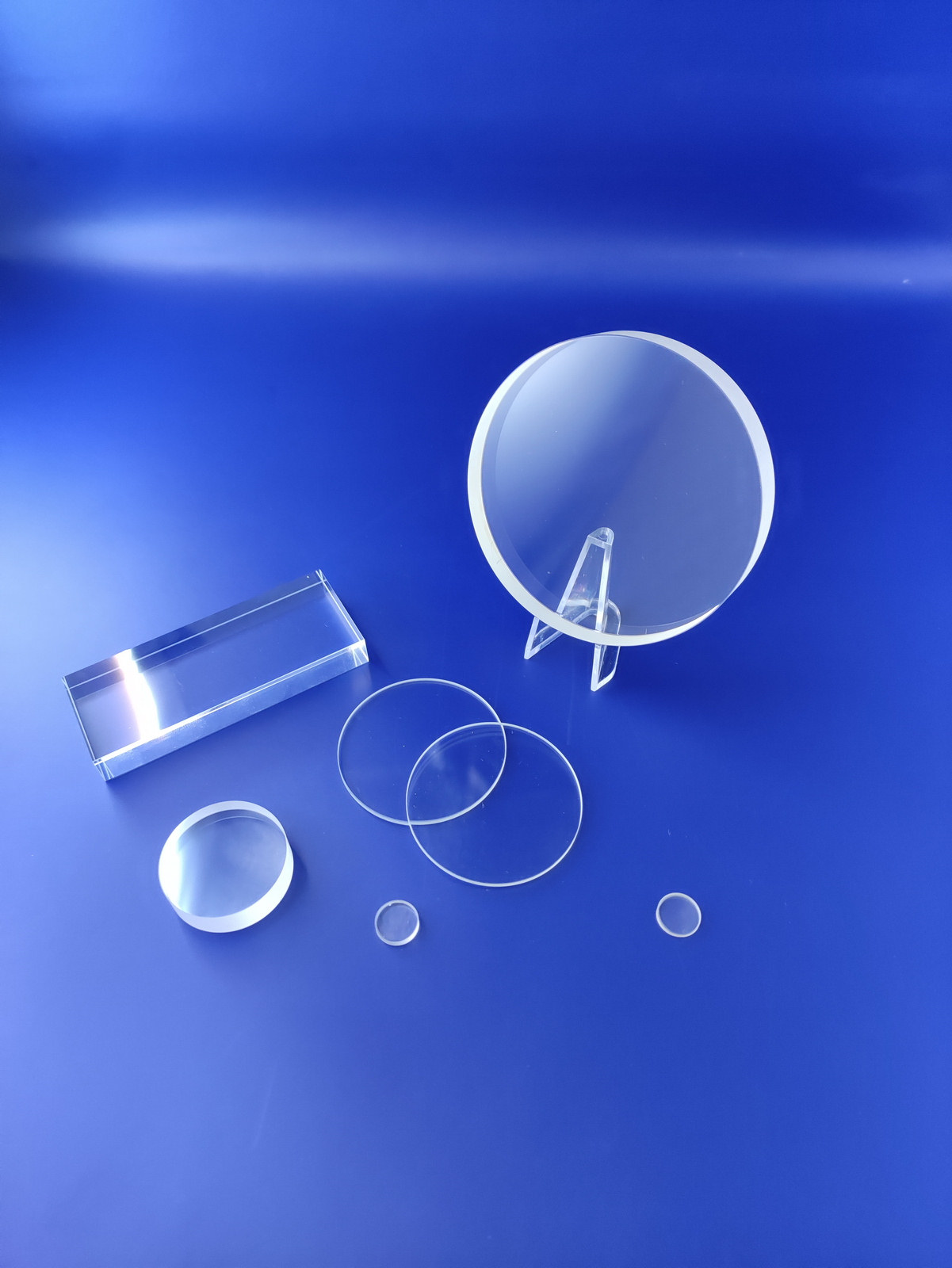

Calciumfluorid (CaF2)-Fenster und CaF2-Linsen.
Alkor Technologies fertigt kundenspezifische optische Komponenten aus Kalziumfluorid für das Ultraviolett- und Infrarotspektrum: CaF2-Fenster, CaF2-Linsen und Keile gemäß Ihren Spezifikationen.
Besuchen Sie unseren CaF2-Fenster-Katalog und CaF2-Linsen-Katalog und sehen Sie sich einen der besten Preise auf dem Markt an!
Wir produzieren die folgenden kundenspezifischen CaF2-Optiken:
CaF2-Linsen mit beliebiger Brennweite;
CaF2-Fenster bis zu 220 mm Durchmesser;
CaF2-Keile, Prismen und CaF2-Spiegel;
Excimer-CaF2-Optik, Raman-Qualität CaF2-Optik usw.
Bitte senden Sie uns Ihre Spezifikationen, wir erstellen Ihnen innerhalb von 24 Stunden ein Angebot.
CaF2-Fenster
Wir haben eine eigene Wachstumsanlage für CaF2-Kristalle. Wir züchten jeden Monat etwa 50 kg CaF2-Kristalle. Deshalb können wir qualitativ hochwertige Fenster und Linsen aus Kalziumfluorid (CaF2) zu einem sehr wettbewerbsfähigen Preis anbieten. Vergleichen Sie jetzt unsere Preise!
Einfache Anleitung zur CaF2-Qualität: Excimer, VUV, UV, IR. Klicken Sie hier.
CaF2-Transmissionskurve. Probendicke 10 mm.
Calciumfluorid wird für optische Fenster, gebohrte Scheiben, Linsen und Prismen im Transmissionsbereich von 0,15 bis 9 µm verwendet. Die Verschlechterung durch Feuchtigkeit in der Atmosphäre ist minimal, und polierte Oberflächen der CaF2-Fenster können voraussichtlich mehrere Jahre normalen atmosphärischen Bedingungen standhalten.
Da sie nichtaxial sind, muss bei CaF2-Kristallen die axiale Richtung nicht berücksichtigt werden. Aufgrund des niedrigen Brechungsindex von CaF2 können Calciumfluoridfenster ohne Antireflexbeschichtung verwendet werden.
Calciumfluorid wird bei 600 °C durch atmosphärische Feuchtigkeit angegriffen und beginnt zu erweichen. Die maximale Einsatztemperatur beträgt 800 °C, wenn keine Feuchtigkeit vorhanden ist. Die Bestrahlung von Calciumfluoridfenstern führt zu einem gewissen Verlust der UV-Durchlässigkeit. CaF2 ist empfindlich gegenüber Thermoschocks.
Typische Anwendungen: VUV-, UV- und IR-Bildgebungssysteme, Excimerlaserfenster, CaF2-Sichtfenster, abnehmbare Zellfenster in der Spektroskopie und alle Arten von Linsen. Alkor produziert CaF2-Fenster und -Spiegel für europäische Hersteller von Gasdetektoren und Gasanalysatoren.
Maximaler Durchmesser der CaF2-Fenster von Alkor – 220 mm (8"). Alkor produziert auf Anfrage CaF2-Fenster in Vakuum-UV-Qualität und Linsen (193 nm und 157 nm) .
CaF2-Datenblatt im PDF herunterladen.
| Chemical Formula | CaF2 |
| Crystal Class | Cubic, cleaves [111] plane |
| Lattice Constant, Е | 5.46 |
| Density, g/cm3 (20 °C) | 3.18 |
| Molecular Weight | 78.08 |
| Dielectric Constant for 105 Hz | 6.76 |
| Melting Temperature, K | 1630 |
| Thermal Conductivity, W/(m K) at 273 K | 10 |
| Thermal Expansion, 1/K at 300 K | 18.9 x 10-6 |
| Specific Heat, cal/(g K) at 273 K | 0.204 |
| Debye Temperature, K | 510 |
| Young's Modulus, GPa | 75.79 |
| Rupture Modulus, GPa | 0.0365 |
| Shear Modulus, GPa | 33.76 |
| Bulk Modulus, GPa | 83.03 |
| Poisson's Ratio | 0.28 |
| Knoop Hardness, kg/mm2 | 178 [100], 160 [110] |
| µm | No | µm | No | µm | No |
|---|---|---|---|---|---|
| 0.149 | 1.5800 | 0.161 | 1.5490 | 0.195 | 1.5000 |
| 0.200 | 1.4950 | 0.222 | 1.4800 | 0.248 | 1.4680 |
| 0.266 | 1.4621 | 0.280 | 1.4584 | 0.300 | 1.454 |
| 0.337 | 1.4481 | 0.400 | 1.4419 | 0.486 | 1.4370 |
| 0.588 | 1.4339 | 0.656 | 1.4325 | 0.687 | 1.4320 |
| 0.728 | 1.4314 | 0.884 | 1.4298 | 1.014 | 1.4288 |
| 1.100 | 1.4283 | 1.250 | 1.4275 | 1.650 | 1.4256 |
| 1.900 | 1.4244 | 2.058 | 1.4236 | 2.450 | 1.4214 |
| 2.700 | 1.4199 | 2.800 | 1.4192 | 3.050 | 1.4175 |
| 3.400 | 1.4149 | 4.000 | 1.4096 | 4.400 | 1.4057 |
| 4.800 | 1.4014 | 5.000 | 1.3991 | 5.304 | 1.3952 |
| 5.893 | 1.3871 | 6.483 | 1.3782 | 7.072 | 1.3681 |
| 7.661 | 1.357 | 8.251 | 1.3444 | 8.840 | 1.3308 |
| 9.429 | 1.3161 |
