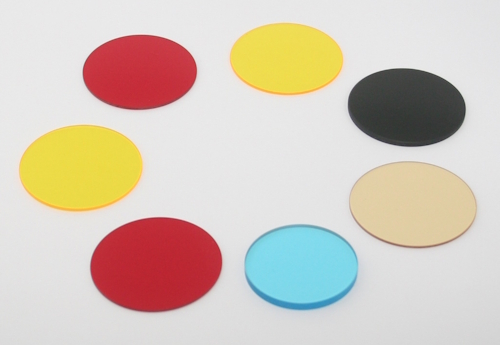

Светофильтры из цветного оптического стекла — производство по ГОСТ 9411-91

Алкор Текнолоджиз производит светофильтры из цветного оптического стекла по ГОСТ 9411-91, а также светофильтры Schott, CDGM под заказ по чертежам заказчика. В постоянном наличии широкий ассортимент марок цветного стекла: ультрафиолетовые (УФС), фиолетовые (ФС), синие (СС), сине-зелёные (СЗС), желтые (ЖС), оранжевые (ОС), красные (КС), инфракрасные (ИКС), нейтральные (НС), бесцветные (БС), молочные светорассеивающие (МС) и другие стекла. Изготавливаем единичные детали и комбинированные склейки из цветного стекла. Пришлите чертёж — подготовим КП в кратчайшие сроки.

Присылайте запросы и чертежи на электронную почту sales@alkor.net, наши специалисты помогут подобрать цветное оптическое стекло под вашу задачу.

Светофильтр из цветного оптического стекла — оптический компонент, работающий по принципу избирательного поглощения: молекулярные красители или металлические соединения, введённые в состав стекла при варке, поглощают излучение одних длин волн и пропускают другие. Это принципиально отличается от интерференционных фильтров, которые отражают нежелательное излучение.

Ключевые практические отличия, определяющие выбор:

Широкая полоса пропускания. Цветное оптическое стекло даёт мягкую, плавную спектральную кривую без резких краёв. Интерференционный фильтр — узкую полосу с отвесными границами. Для задач, где нужно грубо «вырезать» область спектра (выделить красный диапазон, отсечь УФ) — цветное стекло проще и дешевле. Для задач, требующих точного выделения длины волны лазера или флуорофора — нужен интерференционный фильтр.

Стабильность при мощном излучении. Цветное оптическое стекло поглощает нежелательное излучение и нагревается. При высоких потоках мощности может деградировать. Интерференционный фильтр отражает, а не поглощает — он устойчивее при мощных источниках.

Стоимость и доступность. В большом количестве практических задач цветное стекло дешевле, надёжнее в эксплуатации и не требует точного позиционирования по углу, как интерференционный фильтр.

Комбинирование марок. Сложные спектральные характеристики достигаются склейкой двух-трёх марок цветного стекла в одном элементе — это дешевле, чем заказывать интерференционный фильтр с нестандартной характеристикой.

Полный каталог марок цветного оптического стекла и их применения

• Ультрафиолетовое стекло УФС: Чёрные на вид стёкла, прозрачные в УФ диапазоне (254–380 нм) и непрозрачные в видимом. Применяются для пропускания УФ-излучения при полном блокировании видимого света — в люминесцентном анализе, детекторах фальшивых банкнот, ультрафиолетовых осветителях, дерматологических приборах. Основные марки: УФС-1, УФС-2, УФС-5, УФС-6, УФС-8.
• Фиолетовое стекло ФС: Пропускают фиолетовую область спектра 290–460 нм. Применяются в спектральных приборах для выделения фиолетовой и ближней УФ областей, в фотометрии.
• Синее стекло СС Пропускают синюю область видимого спектра. Используются для выделения определённых частей общего спектра излучения, в колориметрии, в приборах цветовой коррекции.;
• Сине-зелёные стекла СЗС. Широко востребованная группа с несколькими практически важными применениями. СЗС-22 и СЗС-25 используются в защитных очках от лазерного излучения. Теплозащитные марки стекла СЗС-16 и СЗС-24 не пропускают инфракрасные лучи и применяются как тепловые барьеры в осветительных системах с мощными лампами. СЗС-стёкла эффективны в сенситометрии.;
• Пурпурные стекла ПС Предназначены для выделения линии ртутного спектра 405 нм. Применяются в комбинации с БС-8 или ЖС-10 для спектроскопии ртутных ламп и флуоресцентных источников.
• Желтое стекло ЖС: Поглощают ультрафиолет (короче 390–450 нм в зависимости от марки) и пропускают видимый и ближний ИК диапазоны. Стандартное решение для: — отсечения паразитного УФ-засвета в приборах с видимым диапазоном — выделения жёлто-зелёной области 480–570 нм (марки ЖС-3, ЖС-4, ЖС-5) — защиты светочувствительных детекторов от фонового УФ-излучения
• Желто-зеленое стекло ЖЗС используется для УФ - микроскопии, дальномеров; Светофильтры марок ЖЗС-1, ЖЗС-5, ЖЗС-6, ЖЗС-12, ЖЗС-13 и ЖЗС-17 применяются в наблюдательных приборах. Желто-зелёные стёкла ЖЗС используются также в УФ-микроскопии и дальномерах.
• Оранжевое стекло ОС. Пропускают оранжевый и красный диапазоны, блокируют синий и зелёный. Применяются в колориметрии и объективной фотометрии для выделения области 540–570 нм и выше.
• Красное стекло КС: Один из наиболее востребованных типов — пропускают красный и ближний ИК диапазоны. Светофильтры марок КС-15, КС-17 и КС-18 выделяют соответственно области спектра 670–2700 нм, 680–2800 нм, 800–2800 нм. Применения: выделение ближнего ИК диапазона для ночного зрения, работа с кремниевыми детекторами (Si активен до ~1100 нм), машинное зрение с ИК-подсветкой, дальномеры и системы обнаружения на 905 нм.
• Инфракрасное стекло ИКС: Пропускают ближний ИК с длины волны от 600–750 нм и выше в зависимости от марки. Применяются в приборах ночного видения, охранных системах, биометрических считывателях.
• Бесцветное стекло (БС): Бесцветные стёкла БС-3, БС-4, БС-7 и БС-8 пропускают ультрафиолетовые лучи соответственно до 270, 290, 360 и 370 нм.
• Темные стекла ТС Тёмные стёкла марки ТС3 применяются для защитных очков при электросварке, а ТС6 и ТС7 — от прямого солнечного света.
• Нейтральное стекло (НС): Равномерно ослабляют излучение во всём видимом диапазоне без изменения спектрального состава. Нейтральные светофильтры предназначены для внесения в оптические системы фиксированного оптического затухания и используются для улучшения условий работы приёмников при больших световых потоках, для настройки и регулировки аппаратуры. Марки стекла НС-1 – НС-3 — защитные очки от яркого дневного света. Фильтры марок НС-4 – НС-12 — прецизионные фильтры для фотометрии и спектрофотометрии.

Стекло оптическое светорассеивающее МС

Светорассеивающее стекло МС применяют для изготовления непрозрачных деталей, диффузно отражающих направленный на них свет (экраны, пластины, кюветы, сферы).

• Стекло МС-20 - эталоны отражения белизны (коэффициент отражения стабилен во времени). Применяется в колориметрии для калибровки измерителей белизны бумаги, текстиля, лакокрасочных покрытий.;
• Стёкла МС-13, МС-19, МС-23 - диффузное рассеяние проходящего излучения. Применяются в осветительных системах для равномерного распределения светового потока, в задних подсветках дисплеев, как рассеиватели в измерительных кюветах.;
• Стёкла МС-16, МС-17, МС-18 - эталоны мутности и имитаторы рассеивающих сред. Применяются для поверки мутномеров и турбидиметров в водоочистке, пищевой промышленности, фармацевтике.

Комбинированные светофильтры (склейки) из цветного оптического стекла

Когда одна марка цветного стекла не обеспечивает нужную спектральную характеристику, используется склейка — два или три элемента из разных марок, соединённые оптическим клеем. Результирующая кривая пропускания — произведение кривых компонентов, что позволяет формировать сложные полосовые характеристики из стандартных марок.

Примеры из практики:

— Марки ПС + БС-8 или ПС + ЖС-10 — выделение линии 405 нм ртутного спектра при подавлении остальных

— Стекла СЗС + КС — выделение узкой полосы в красно-ИК диапазоне при блокировании синего и зелёного

— Стекло УФС + БС — пропускание конкретной УФ-линии при подавлении видимого излучения

Мы рассчитываем и изготавливаем комбинированные склейки из цветного оптического стекла по техническому заданию заказчика: укажите нужный диапазон пропускания и требуемую зону блокировки — специалисты подберут оптимальную комбинацию марок.

Все светофильтры из цветного оптического стекла изготавливаются под заказ по чертежам заказчика. На складе всегда широкий ассортимент марок цветного стекла.

Области применения

Спектрофотометры и фотометры — нейтральные фильтры из стекла НС для поверки шкал и калибровки; красные стекла КС и желтые ЖС для выделения рабочих диапазонов.

Флуоресцентные и люминесцентные приборы — УФС-фильтры для пропускания возбуждающего УФ при блокировании видимого фона; красные КС и ИКС — для выделения полос эмиссии флуорофоров в ближнем ИК.

Системы машинного зрения с ИК-подсветкой — красные и инфракрасные стёкла КС, ИКС для пропускания ИК-подсветки (850 нм, 940 нм) при блокировании видимого освещения. Применяется в промышленных камерах, охранных системах, биометрических сканерах.

Медицинские приборы — сине-зелёные СЗС стёкла в защитных фильтрах лазерных дерматологических аппаратов; УФС в устройствах УФ-терапии; нейтральные НС в офтальмологических приборах.

Защитные очки и экраны — стекло СЗС-22, СЗС-25 для лазерных защитных очков (подавление ИК при пропускании видимого); ТС-стёкла для сварочных масок; фильтры НС-1–НС-3 для солнцезащитных очков.

Приборы ночного зрения и дальномеры — КС и ИКС для выделения ИК диапазона при работе с кремниевыми ПЗС-матрицами и ИК-диодами.

Колориметрия и фотометрия — оранжевые цветные стекла ОС и красные КС в колориметрических приборах; молочные стекла МС20 как эталоны отражения; МС-16 МС-18 для поверки мутномеров.

Наблюдательные приборы (бинокли, прицелы, дальномеры) — желто-зелёные ЖЗС стекла для улучшения контрастности изображения при дымке и тумане.

Формы изготовления светофильтров

Пластины без оправы — полированные пластины стандартных размеров (40×40, 50×50 мм) или нестандартных по чертежу. Круглые, квадратные, прямоугольные. Минимальная партия от 1 штуки.

Светофильтры в оправе — металлическая или алюминиевая оправа по чертежу. Для установки в оптические приборы.

Комбинированные склейки — два и более элемента из разных марок цветного стекла для получения нестандартных спектральных характеристик.

Заказать светофильтры из цветного оптического стекла

Пришлите чертёж или укажите марку цветного стекла и размеры на sales@alkor.net. Если марка не определена — опишите задачу (диапазон пропускания, применение) — специалисты подберут оптимальную марку или комбинацию.
