Линзы, окна и зеркала из оптического стекла К8, N-BK7, ЛК-5 и других марок — производство по чертежу
Алкор Текнолоджиз изготавливает оптические линзы, окна, зеркала, призмы, светоделители и ахроматические дублеты из бесцветного оптического стекла по ГОСТ 3514-94.
В наличии широкий ассортимент марок оптического стекла — К-8, ЛК-5, Ф-2, БФ-10, ТФ-5, ТФ-10, ТК-14, СТК-19, Ф-1, радиационно-стойкие стёкла серии 100 и 200 и другие марки, а также Schott N-BK7 и аналоги по каталогу CDGM. Собственное производство в Санкт-Петербурге, изготавливаем несколько тысяч деталей в месяц.
Укажите марку стекла, тип детали, размеры, покрытие и количество. Если марка не определена — опишите задачу, специалисты подберут оптимальный материал.
Стекло К8 и аналоги коротко
- 365 нм–2 мкмдиапазон пропускания К-8
- 1–200 ммдиаметр деталей (линзы 1–100, окна 5–200)
- 50+ марокК8, ЛК-5, ТФ-5/10, СТК-19, ТК-14, радиационно-стойкие, N-BK7
- 24 часана коммерческое предложение
Изделия из бесцветного оптического стекла.
Продукция: что можно заказать из оптического стекла
Сферические линзы
Плосковыпуклые, двояковыпуклые, плосковогнутые, двояковогнутые, мениски. Диаметр от 1 до 100 мм, фокусное расстояние от нескольких миллиметров до метра. С AR-покрытиями на 532, 755, 850, 905, 1064, 1550 нм и другие.
Окна и защитные стёкла
Плоскопараллельные пластины для объективов, лазерных головок и смотровых окон вакуумных камер. Круглые, прямоугольные, сложной формы. Диаметр/диагональ от 5 до 200 мм. Для нетребовательных задач — из листового стекла М1 ГОСТ 111-2014.
Оптические зеркала
Подложки из стекла К8 с алюминиевым, серебряным или золотым покрытием. Диэлектрические зеркала с отражением >99,5% на заданную длину волны. Дихроичные зеркала для разделения или объединения излучения.
Светоделители
Пластинчатые и кубические светоделители с покрытием R/T 50/50 и другими соотношениями. Поляризационные светоделительные кубики (PBS) из стекла К-8.
Призмы
Прямоугольные, Порро, Довэ, крыша, триппель-призмы и другие типы. Изменение хода пучка, поворот изображения, разделение лучей в спектральных приборах.
Оптические клинья
Для юстировки оптической оси, компенсации аберраций, тонкого управления направлением луча.
Цилиндрические линзы
Формирование линейного пятна, коллимация диодных лазеров, растяжение пучка по одной оси. Лазерные маркировщики, сканеры, медицинские системы. Подробнее.
Ахроматические дублеты
Склеенные пары крон + флинт для коррекции хроматической и сферической аберраций. Изготавливаем под конкретные длины волн и спектральные диапазоны по чертежу.
Как выбрать марку оптического стекла (некоторые примеры)
| Марка | Тип | nd / νd | Применение |
|---|---|---|---|
| К-8 (аналоги N-BK7, CDGM H-K9L) | крон, низкая дисперсия | 1,51680 / 64,17 | универсальное: линзы, окна, зеркала, светоделители |
| ЛК-5 | лёгкий крон | 1,4874 / 70,4 | компонент дублетов — коррекция вторичного спектра |
| ТФ-5, ТФ-10 | тяжёлый флинт | nd > 1,70, низкое νd | отрицательный элемент дублетов/триплетов, телескопы |
| СТК-19, ТК-14 | тяжёлый крон | высокий nd, умеренное νd | компактные светосильные объективы |
| Серия 100, 200 | радиационно-стойкие (ЛЗОС) | — | ядерная энергетика, космос, медицинская диагностика |
| Schott N-BK7 | аналог К-8, высокое качество | ≈ 1,517 / 64 | прецизионная оптика без свилей |
Стекло К-8 (аналоги: Schott N-BK7, CDGM H-K9L)
Самое распространённое оптическое стекло в мире. Тип: крон (низкая дисперсия). Показатель преломления nd = 1,51680, число Аббе 64,17 — отличная светопередача, класс пузырности «0», что особенно важно при изготовлении точных линз и призм. Диапазон пропускания 365 нм — 2 мкм. Стекло К8 идеально для линз объективов, защитных окон, светоделителей, зеркальных подложек. Применяется в микроскопии, машинном зрении, лазерной технике, медицинских приборах.
Аналоги К-8: Schott N-BK7 — для задач с более высокими требованиями к качеству стекла; CDGM H-K9L — стандартное качество по более доступной цене. Изготавливаем линзы, окна, зеркала по каталогам Edmund Optics, Thorlabs; делаем точные копии по образцу.
Запросить цену на К-8 · Подробнее про стекло К-8
Стекло ЛК-5
Тип: лёгкий крон. Показатель преломления nd = 1,4874, число Аббе νd = 70,4. Обеспечивает хорошие характеристики при невысоком показателе преломления. В ахроматических дублетах ЛК-5 используется как компонент с аномальной дисперсией для коррекции вторичного спектра.
Стекло ТФ-5, ТФ-10
Тип: тяжёлый флинт. Высокий показатель преломления (nd > 1,70) при низком числе Аббе — высокая дисперсия. Незаменим как отрицательный элемент в ахроматических дублетах и триплетах: в паре с кроном обеспечивает коррекцию хроматических аберраций в широкополосных системах. Применяется в телескопах, объективах с высокой светосилой и спектральных приборах.
Стекло СТК-19, ТК-14
Тип: тяжёлый крон. Высокий показатель преломления в сочетании с умеренной дисперсией. Применяется в компактных объективах, где нужна высокая оптическая сила при малой кривизне поверхностей — это снижает аберрации и упрощает технологию изготовления.
Запросить цену на СТК-19/ТК-14
Радиационно-стойкие марки серии 100 и 200
Специальные марки ЛЗОС для систем, работающих в условиях ионизирующего излучения. Не меняют коэффициент пропускания под воздействием гамма- и рентгеновского излучения — критически важно для ядерной энергетики, космических приборов и медицинской диагностики на основе ионизирующего излучения.
Запросить цену на радиационно-стойкое стекло
Schott N-BK7
Немецкое стекло производства Schott — международный стандарт качества для прецизионной оптики. Используется в системах с жёсткими требованиями к однородности и отсутствию свилей. Изготавливаем оптику из N-BK7 по каталогам мировых производителей и по чертежам заказчика.

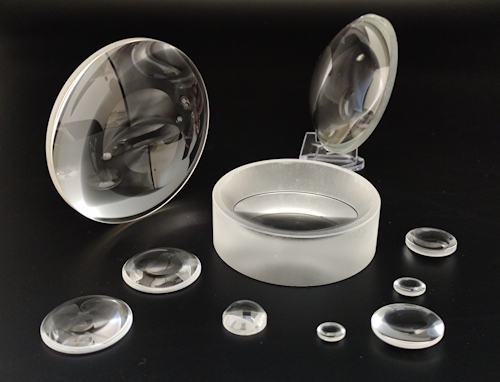

Линзы из оптического стекла различных марок.
Где применяют оптическое стекло
Бесцветное оптическое стекло — базовый материал для оптических приборов, работающих в видимом и ближнем ИК диапазоне. Оно отличается высокой степенью однородности, хорошо сохраняет форму и легко обрабатывается. В отличие от технического или листового стекла, оптическое стекло производится с жёстким контролем показателя преломления, числа Аббе, однородности и пузырности — параметров, от которых напрямую зависит качество изображения в оптическом приборе.
Три ключевых параметра, по которым выбирают марку:
Показатель преломления (nd)
Определяет, насколько стекло «преломляет» свет и форму линзы для заданного фокусного расстояния. Чем выше nd, тем более плоской может быть линза при той же оптической силе.
Число Аббе (νd)
Характеризует дисперсию: насколько сильно стекло разделяет свет на составляющие длины волн. Высокое νd (крон) — малая дисперсия; низкое (флинт) — высокая. Разница чисел Аббе между кроном и флинтом используется в ахроматических дублетах.
Диапазон пропускания
Определяет рабочий спектральный диапазон. К-8 прозрачно от 365 нм до 2 мкм; для более коротких длин волн нужно кварцевое стекло КУ-1.
Области применения оптики из бесцветного оптического стекла
Лазерные технологические системы. Защитные окна и фокусирующие линзы для установок лазерной маркировки, резки, сварки и гравировки. К-8 с AR-покрытием на 1064 нм — стандартное решение для Nd:YAG лазеров; на 532 нм — для второй гармоники.
Машинное зрение и промышленные камеры. Линзы объективов, светоделители, защитные окна для систем технического контроля, роботизированных ячеек и конвейерных инспекционных систем.
Медицинское и диагностическое оборудование. Линзы и окна для косметических лазеров, офтальмологических приборов, флуоресцентных диагностических систем. Дублеты из N-BK7 обеспечивают качество изображения для различных объективов.
Научные приборы и спектроскопия. Призмы для монохроматоров, светоделители для интерферометров, коллимирующие линзы для спектрометров.
Контрольно-измерительные приборы. Окна и линзы для дальномеров, нивелиров, теодолитов и другой геодезической техники.
Специальная оптика. Радиационно-стойкие марки серии 100 и 200 для приборов, работающих в условиях ионизирующего излучения.
Покрытия для деталей из стекла К8 и других марок
Все оптические компоненты из бесцветного стекла могут быть изготовлены с нанесёнными покрытиями:
Просветляющие AR
Однослойные и многослойные. Остаточное отражение менее 0,5% на длину волны. Стандартные диапазоны: 400–700 нм (VIS), 650–1050 нм (NIR). Лазерные длины волн: 532, 755, 850, 905, 1064, 1550 нм.
Отражающие
Алюминий (>85% в видимом), серебро (>95%), золото (>96% в ближнем ИК). Защитное SiO₂ поверх металлического слоя для увеличения срока службы.
Диэлектрические высокоотражающие
Коэффициент отражения >99,5% на заданную длину волны лазера.
Дихроичные и светоделительные
Разделение или объединение излучений разных длин волн в одном элементе.
Подробнее о характеристиках: просветляющие оптические покрытия. Смотрите также: стекло цветное оптическое.
Заказать оптику из стекла К-8 / N-BK7 / и других марок по чертежу
Пришлите чертёж или техническое задание на sales@alkor.net — укажите марку стекла, тип детали, размеры, покрытие и количество. Если марка не определена — опишите задачу, специалисты подберут оптимальный материал. Коммерческое предложение в течение 24 часов.
