Кварцевое стекло JGS-1, JGS-2, JGS-3. Линзы, защитные стекла, окна.
Алкор Текнолоджиз производит оптические детали из китайского кварцевого стекла JGS-1, JGS-2, JGS-3 — линзы, защитные стёкла для лазеров, оптические окна, смотровые стёкла (иллюминаторы), призмы, зеркала и фильтры — на собственном производстве в Санкт-Петербурге по чертежам заказчика.
JGS-серия — доступная альтернатива отечественным маркам КУ-1, КВ и КИ с аналогичными оптическими характеристиками.
Серийный выпуск нескольких тысяч деталей в месяц. КП в течение 24 часов.
Присылайте запросы и чертежи по электронной почте. Наши специалисты помогут вам подобрать оптимальное решение для вашей задачи.
Кварцевое стекло JGS коротко
- 0,185–3,5 мкмдиапазон пропускания в зависимости от марки
- до Ø300 ммдиаметр окон из JGS-1 и JGS-2 (JGS-3 — до 200 мм)
- до 950 °Cмаксимальная температура эксплуатации
- от 3–5 штминимальная партия

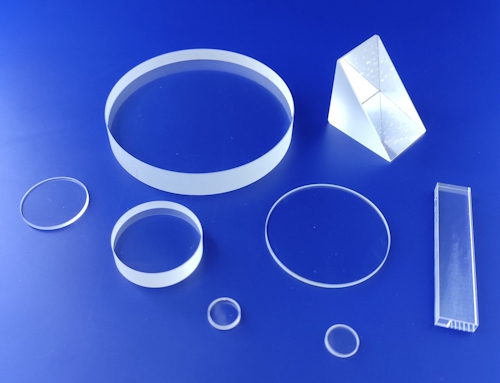

Изделия из кварцевого стекла JGS.
Что мы изготавливаем
| Изделие | Размеры | Особенности |
|---|---|---|
| Линзы | Ø от 5 до 100 мм | плосковыпуклые, двояковыпуклые, плосковогнутые, менисковые, цилиндрические; AR-покрытия на лазерные длины волны |
| Защитные стёкла для лазеров | по чертежу под вашу лазерную головку | JGS-1; AR/AR 900–1100 нм, остаточное отражение <0,2% |
| Окна и плоскопараллельные пластины | Ø до 500 мм (JGS-1/JGS-2), до 200 мм (JGS-3) | круглые, прямоугольные, нестандартные; высокоточное исполнение |
| Смотровые стёкла (иллюминаторы) | плоскопараллельные и клиновидные | JGS-2, рабочая температура до 950 °C |
| Призмы, зеркала, фильтры | по чертежу | из JGS-1, JGS-2, JGS-3 |
Три марки JGS: в чём принципиальная разница
Все три марки — аморфный диоксид кремния SiO₂, химически и структурно близкие. Принципиальная разница — в содержании ОН-групп (гидроксильных групп воды) и методе производства. ОН-группы определяют два ключевых параметра: прозрачность в УФ-диапазоне и наличие полосы поглощения воды при 2,7 мкм.
JGS-1: высокое содержание ОН (~1200 ppm)
Отличное УФ-пропускание от 185 нм, но сильное поглощение при 2,7 мкм. Синтетическое производство методом CVD из SiCl₄ — минимальные примеси металлов, нет флуоресценции.
JGS-2: среднее содержание ОН (~150 ppm)
УФ-работа от 260 нм, умеренное поглощение при 2,7 мкм. Природный кристаллический кварц, плавка в водородно-кислородном пламени. Имеет флуоресценцию при облучении 254 нм.
JGS-3: минимальное содержание ОН (<5 ppm)
Поглощение воды при 2,7 мкм практически отсутствует — прозрачность в диапазоне 2,5–3,5 мкм. Электроплавление природного кварца. Может содержать мелкие пузыри. Имеет флуоресценцию.
Различающиеся свойства марок:
| Параметр | JGS-1 | JGS-2 | JGS-3 |
|---|---|---|---|
| Максимальный диаметр | до Ø300 мм | до Ø500 мм | до Ø200 мм |
| Диапазон пропускания | 0,185–2,10 мкм (Tср > 90%) | 0,26–2,10 мкм (Tср > 85%) | 0,25–3,50 мкм (Tср > 85%) |
| Содержание OH⁻ | 1500 ppm | 150 ppm | 5 ppm |
| Флуоресценция (λ = 254 нм) | практически отсутствует | сильная (v-b) | сильная (V-B) |
| Содержание примесей | 5 ppm | 20–40 ppm | 40–50 ppm |
| Двулучепреломление | 2–4 нм/см | 4–6 нм/см | 4–10 нм/см |
| Метод плавления | синтетический CVD | плавление водородно-кислородным пламенем | электроплавление |
| Применение | лазерная подложка, окно, линза, призма, зеркало | смотровые окна для высоких температур | для ИК-спектра |
Три марки JGS: как выбрать
Оптическое кварцевое стекло JGS-1, JGS-2, JGS-3 предназначено для производства оптических деталей, работающих в диапазоне 0,185–3,5 мкм. В зависимости от области спектрального пропускания предлагаются следующие марки кварцевого стекла.
Стекло кварцевое JGS-1
JGS-1 — синтетическое кварцевое стекло высшего оптического класса. Максимальное пропускание JGS-1 в УФ-диапазоне от 185 нм без полос поглощения в области 170–250 нм. Нет флуоресценции при возбуждении 254 нм — это критически важно для флуоресцентной микроскопии, где фоновая флуоресценция подложки маскирует сигнал от образца.
Стекло кварцевое JGS-1 практически не содержит пузырей и включений, идеально для УФ-оптики, лазерной оптики и микроскопии.
Применение кварцевого стекла JGS-1:
- Лазерная оптика — защитные стёкла и линзы JGS-1 для волоконных, Nd:YAG, эксимерных лазеров; нет флуоресценции под интенсивным лазерным возбуждением
- УФ-спектроскопия — линзы конденсоров и окна кювет для спектрофотометров в диапазоне 185–300 нм
- Флуоресцентная микроскопия — покровные стёкла, предметные стёкла, иммерсионные окна для флуоресцентных микроскопов (ноль собственной флуоресценции = чистый сигнал от образца)
- Фотолитография — проекционные линзы и маски для УФ-экспонирования (ArF 193 нм, KrF 248 нм)
- Аналитические приборы — монохроматорные призмы, дифракционные решётки, окна ГХ/ВЭЖХ-детекторов с УФ-детекцией
Ограничение: сильное поглощение при ~2,7 мкм (полоса ОН). Для задач с длиной волны 2,5–3,5 мкм нужен JGS-3.
Ближайшими аналогами кварцевого стекла JGS-1 являются стекла марок Corning HPFS 7980, КУ-1.
Производство кварцевых линз, кварцевых окон, защитных стёкол для лазеров из стекла JGS-1. Минимальная партия 3–5 штук.

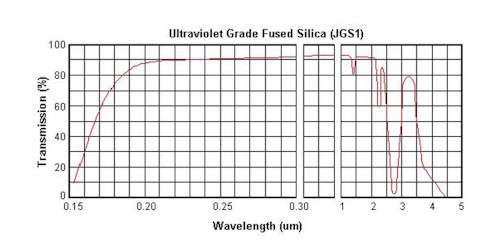

Спектр пропускания кварцевого стекла JGS-1.
Стекло кварцевое оптическое JGS-2
Стекло кварцевое JGS-2 производится из природного кристаллического кварца плавкой в водородно-кислородном пламени. JGS-2 подходит для УФ-применений, не требующих сверхвысокой пропускаемости. Часто используется для УФ-отверждения и дезинфекции. Диапазон работы — от 260 нм. В отличие от JGS-1, кварцевое стекло JGS-2 имеет флуоресценцию при 254 нм — не подходит для флуоресцентной микроскопии, но это несущественно для большинства промышленных применений.
Главное преимущество JGS-2 перед JGS-1 — более низкая стоимость при сохранении всех термических и механических свойств кварцевого стекла. Именно поэтому кварцевое стекло JGS-2 стало стандартным материалом для смотровых стёкол и иллюминаторов.
Максимальная температура эксплуатации кварцевых стёкол превышает 950 °C, и благодаря очень низкому коэффициенту теплового расширения кварцевые стёкла могут быть быстро нагреты и охлаждены практически без риска необратимого разрушения из-за термоудара.
Применение кварцевого стекла JGS-2:
- Смотровые стёкла (иллюминаторы) для печей, реакторов, автоклавов — рабочая температура до 950 °C, устойчивость к термоударам
- Промышленные вакуумные камеры — смотровые окна для визуального контроля процессов при высоких температурах
- УФ-отверждение и стерилизация — защитные окна ламп УФ-отверждения ПК-покрытий, дезинфекционных установок
- Ксеноновые и ртутные лампы — оболочки и защитные кожухи источников излучения
- Химически стойкие смотровые порты — устойчивость к большинству кислот (кроме HF) и слабым щелочам
Производим из кварцевого стекла JGS-2 кварцевые линзы, окна, а также кварцевые смотровые стёкла, иллюминаторы.
Ближайшим аналогом JGS-2 является стекло марки КВ.

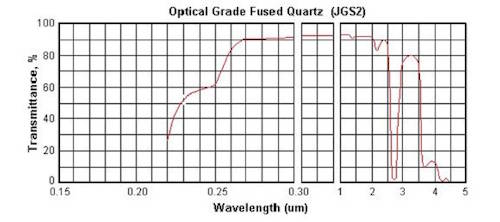

Спектр пропускания кварцевого стекла JGS-2.
Стекло кварцевое оптическое JGS-3
Кварцевое стекло JGS-3 — уникальная марка для задач в среднем ИК. Основное преимущество кварцевого стекла JGS-3 — работа в диапазоне 2,7–3,5 мкм, где УФ-марки кварцевого стекла уже не работают.
Разница между JGS-1/JGS-2 и JGS-3 в этом диапазоне принципиальна. В области ~2,7 мкм расположена полоса поглощения ОН-групп воды — одна из самых интенсивных молекулярных полос. JGS-1 и JGS-2 с высоким содержанием ОН полностью непрозрачны в этом диапазоне. JGS-3 производится методом электроплавления с использованием кристаллического кварца или высокочистого кварцевого песка. Он содержит мало OH, что обеспечивает высокое ИК-пропускание.
Ближайшими аналогами кварцевого стекла JGS-3 являются стекла марок: Corning 7979, КИ.
Применение кварцевого стекла JGS-3:
- Лазерная оптика для Er:YAG (2,94 мкм) — медицинские лазеры дерматологии и стоматологии, единственный доступный кварцевый материал для этой длины волны
- Газовый анализ по полосе поглощения воды — метрологические системы с диодными лазерами на 2,7 мкм (H₂O, CO₂, CH₄)
- Тепловизионные линзы MWIR — фокусирующие и коллимирующие линзы для систем в диапазоне 2,5–4 мкм
- ИК-спектроскопия — окна и линзы FTIR-приставок в области 2,5–3,5 мкм, недоступной для стандартных кварцевых марок
- Смотровые стёкла для ИК-диагностики — промышленные иллюминаторы для пирометрического наблюдения в диапазоне 2,5–3,5 мкм
Особенность кварцевого стекла JGS-3: может содержать мелкие пузыри и полосы в стекломассе. Это допустимо для большинства промышленных применений, но требует проверки при критичных задачах с высокой плотностью мощности.

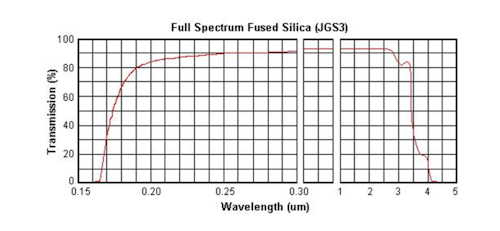

Спектр пропускания кварцевого стекла JGS-3.
Продукция из JGS-1, JGS-2, JGS-3
Линзы из кварцевого стекла JGS
Производим все типы сферических линз: плосковыпуклые, двояковыпуклые, плосковогнутые, менисковые, цилиндрические. Диаметр от 5 до 100 мм. Аналоги линз по каталогам Edmund Optics, Thorlabs, Laser Components. Копии линз по вашему образцу.
Стандартные AR-покрытия:
| Покрытие | Применение |
|---|---|
| 400–700 нм | видимый диапазон (видеонаблюдение, машинное зрение) |
| 532 нм | лазеры Nd:YAG, 2-я гармоника |
| 905 нм | лидары |
| 1064 нм | Nd:YAG, волоконные лазеры |
| 1550 нм | телеком, лидары класса eye-safe |
Запросить цену на линзы из JGS · Подробнее о кварцевых линзах
Защитные стёкла для лазеров
Защитные стёкла — наиболее массовый продукт для лазерных головок волоконных и Nd:YAG лазеров. JGS-1 — стандарт для лазерной оптики: нет флуоресценции, минимальное поглощение на 1064 нм. С AR/AR-покрытием на 900–1100 нм остаточное отражение <0,2%.
Запросить цену на защитные стёкла · Подробнее о защитных стёклах
Оптические окна и плоскопараллельные пластины
Плоскопараллельные пластины диаметром до 500 мм (JGS-1/JGS-2) и до 200 мм (JGS-3). Круглые, прямоугольные, нестандартные форматы.
Высокоточное исполнение: S/D до 20/10, плоскостность N = 0,5, параллелизм до 10 угловых секунд — для интерференционных и спектроскопических применений.
Запросить цену на окна из JGS · Все оптические окна
Смотровые стёкла (иллюминаторы) из JGS-2
Плоскопараллельные и клиновидные пластины для промышленных смотровых портов. JGS-2 — оптимальный выбор: доступнее JGS-1 при тех же термических свойствах. Рабочая температура до 950 °C, КТР = 5,5×10⁻⁷ /K — минимальный тепловой удар.
Запросить цену на смотровые стёкла · Подробнее о смотровых стёклах
Почему Алкор Текнолоджиз
JGS и отечественный КУ-1/КВ/КИ
Оба варианта у одного производителя. Если нужна сертификация по ГОСТ или документация на российское стекло — делаем из КУ-1/КВ/КИ. Если важна цена без специальных требований — JGS-серия. Один поставщик, одна технология, одно качество.
Серийный выпуск от 3–5 штук
Прототипы для разработчиков и серии для производителей оборудования — одинаковый процесс, одинаковые стандарты качества.
Аналоги по каталогам Edmund Optics, Thorlabs
Если система спроектирована под импортные типоразмеры — изготавливаем точные аналоги без перерасчёта оптической схемы.
AR-покрытия на все стандартные лазерные длины волн
532, 1064, 1550 нм и другие — в рамках одного заказа с изготовлением детали.
Свойства кварцевого стекла JGS
| Плотность | 2,20 г/см³ |
| Постоянная Аббе | 67,6 |
| Показатель преломления (nd) при 588 нм | 1,4586 |
Показатель преломления в зависимости от длины волны
| λ, мкм | n | λ, мкм | n |
|---|---|---|---|
| 0,200 | 1,55051 | 1,000 | 1,45042 |
| 0,220 | 1,52845 | 1,064 | 1,44962 |
| 0,250 | 1,50745 | 1,100 | 1,44920 |
| 0,300 | 1,48779 | 1,200 | 1,44805 |
| 0,320 | 1,48274 | 1,300 | 1,44692 |
| 0,360 | 1,47529 | 1,500 | 1,44462 |
| 0,400 | 1,47012 | 1,600 | 1,44342 |
| 0,450 | 1,46557 | 1,700 | 1,44217 |
| 0,488 | 1,46302 | 1,800 | 1,44087 |
| 0,500 | 1,46233 | 1,900 | 1,43951 |
| 0,550 | 1,46008 | 2,000 | 1,43809 |
| 0,588 | 1,45860 | 2,200 | 1,43569 |
| 0,600 | 1,45804 | 2,400 | 1,43163 |
| 0,633 | 1,45702 | 2,600 | 1,42789 |
| 0,650 | 1,45653 | 2,800 | 1,42377 |
| 0,700 | 1,45529 | 3,000 | 1,41925 |
| 0,750 | 1,45424 | 3,200 | 1,41427 |
| 0,800 | 1,45322 | 3,370 | 1,40990 |
| 0,850 | 1,45250 | 3,507 | 1,40566 |
| 0,900 | 1,45175 | 3,707 | 1,39936 |
Заказать оптику из JGS-1, JGS-2 или JGS-3
Пришлите чертёж или ТЗ на sales@alkor.net: тип изделия, марка JGS (или рабочий диапазон), размеры, покрытие, количество. Специалисты помогут выбрать марку и подготовят КП в кратчайшие сроки.
