Кварцевые линзы: производство из КУ-1, КИ, JGS-1 для лазеров, УФ и SWIR-систем

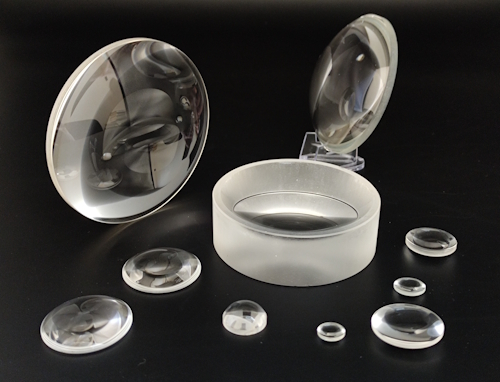

Кварцевые линзы для УФ, видимого и ИК спектра из кварцевого стекла марок КУ-1, КВ, КИ, а также кварца марок JGS-1, JGS-2, JGS-3.
Кварцевые линзы изготавливаются под заказ с диаметром от 5мм до 90мм, фокусным расстоянием от 5 до 1000мм и обладают широким спектром применения в лазерной технике и контрольно-измерительных приборах.
Кварцевые линзы работают от 190нм до 2500нм (3500нм в зависимости от исполнения) и производятся как без покрытия, так и с просветляющими AR/AR покрытиями для различных длин волн лазеров, включая 755, 905, 1064, 1550нм и другие, в зависимости от потребностей заказчика.
Кварцевые линзы, изготавливаются на нашем собственном оптическом производстве в Санкт-Петербурге и полностью соответствуют требованиям российских и заграничных стандартов, поскольку мы тщательно контролируем производство на всех этапах.
Предлагаем изготовление кварцевых линз по каталогам известных производителей, таких как Edmund Optics, Thorlabs, Laser Components и других. Возможности производства позволяют изготавливать до одной тысячи кварцевых линз в месяц.
Присылайте запросы и чертежи на электронную почту sales@alkor.net. Наши специалисты помогут Вам подобрать оптимальное решение для вашей задачи.
Вы можете купить следующие кварцевые линзы:
Сферические линзы:
Плоско-выпуклые кварцевые линзы, плоско-вогнутые линзы
Двояко-выпуклые, двояко-вогнутые кварцевые линзы
Положительные и отрицательные менисковые линзы
Шариковые кварцевые линзы от 1.8мм диаметром
Полусферы из кварцевого стекла
Цилиндрические линзы из кварца
Микролинзы диаметром 2-5мм из кварцевого стекла.
Фокусное расстояние:
На нашем предприятии налажено производство популярных линз из кварцевого стекла диаметром 12, 20 и 25 мм с фокусным расстоянием 38.1, 50, 75, 100, 125, 150 мм. Всего можем изготовить кварцевые линзы диаметром от 5 до 70мм с фокусным расстоянием от 4 мм до 1000мм.
Важной характеристикой кварцевого стекла является его высокий коэффициент пропускания в широком диапазоне длин волн от 200 нм до 2,5 мкм. Кроме того, кварцевое стекло обладает высокой термической стабильностью, что позволяет использовать кварцевые линзы при повышенных температурах. Обычно кварцевые линзы применяются для фокусировки параллельных лучей в точку в различных лазерных системах (сварка, резка, чистка, гравировка и другие).
AR-покрытия для кварцевых линз: таблица по длинам волн
Кварц КУ-1 с n = 1.46 теряет на отражение ~7.2% с двух поверхностей без покрытия. Для лазерных систем это критично: отражённая мощность вызывает обратное излучение в лазерный источник и снижает КПД системы.
| Покрытие | Длина волны / диапазон | Остаточное отражение | Применение |
|---|---|---|---|
| AR 248 нм | 248 нм | <0.5% | KrF эксимерный лазер |
| AR 266 нм | 266 нм | <0.5% | Nd:YAG 4ω |
| AR 308 нм | 308 нм | <0.5% | XeCl эксимерный лазер |
| AR 355 нм | 355 нм | <0.5% | Nd:YAG 3ω |
| AR 532 нм | 532 нм | <0.5% | Nd:YAG 2ω |
| AR 755 нм | 755 нм | <0.5% | Александритовый лазер |
| AR 905 нм | 905 нм | <0.5% | Лидары |
| AR 1064 нм | 1064 нм | <0.2% | Волоконные лазеры, Nd:YAG |
| AR 1550 нм | 1550 нм | <0.5% | Eye-safe лидары, телеком |
| AR 532 + 1064 нм | двухволновое | <0.5% на обеих | Nd:YAG с удвоением частоты |
| AR 250–400 нм | широкополосное | <1% | Спектроскопия, микроскопия |
| AR 650–1050 нм | широкополосное | <0.5% | Широкополосные системы |
Применения кварцевых линз: по типу лазера и прибора
Кварцевые линзы для волоконных лазеров (1064 нм, 1070 нм)
Волоконные лазеры мощностью от сотен ватт до десятков киловатт — основной рынок для кварцевых фокусирующих линз. Линзы для лазеров — критически важный компонент оборудования, необходимый для оптического фокусирования излучения в определённой точке. Для изготовления используется кварц высокой чистоты, позволяющий получить необходимые параметры подаваемого в рабочее пространство излучения.
Стандартные конфигурации:
— Коллиматорные линзы: плосковыпуклые Ø12–25 мм, f=50–100 мм, AR/AR 1064 нм
— Фокусирующие линзы: плосковыпуклые и менисковые Ø25–38 мм, f=100–200 мм, AR/AR 1064 нм
Кварцевые линзы для Nd:YAG лазеров (1064 нм, 532 нм, 355 нм, 266 нм)
Nd:YAG лазеры работают на основной длине волны 1064 нм и её гармониках: 532 нм (2ω), 355 нм (3ω), 266 нм (4ω). КУ-1 плоско-выпуклая линза с AR/AR (R ≤ 0.25%) на 1064 нм и 355 нм — стандартная конфигурация для Nd:YAG лазерной системы с удвоением и утроением частоты.
Кварц КУ-1 — единственный доступный материал, прозрачный на всех четырёх гармониках Nd:YAG одновременно.
Изготавливаем линзы с:
— AR одноволновыми покрытиями: 266 нм, 355 нм, 532 нм, 1064 нм
— AR двухволновыми покрытиями: 532 + 1064 нм, 355 + 1064 нм — для систем с удвоением/утроением без смены оптики
Кварцевые линзы для эксимерных лазеров (193 нм, 248 нм, 308 нм)
Эксимерные лазеры требуют оптики с максимальной УФ-прозрачностью и высокой лазерной стойкостью в импульсном режиме. КУ-1/JGS-1 — стандарт для этих систем.
Кварцевые линзы для флуоресцентной микроскопии и спектрофотометрии
Применение в спектроскопии обеспечивает низкую флуоресценцию, повышенную пропускную способность УФ-излучения. При этом свет фокусируется, что позволяет качественно выполнить спектральный анализ.
Кварц КУ-1/JGS-1 — единственный подходящий материал для флуоресцентных оптических систем в диапазоне 330–400 нм: нулевая собственная флуоресценция при возбуждении 254–365 нм. К8 и JGS-2 в этих системах неприменимы — их флуоресценция полностью маскирует сигнал от образца.
Применения: конденсорные и объективные линзы для флуоресцентных микроскопов (DAPI 360 нм, FITC 490 нм), линзы для УФ-детекторов ВЭЖХ (220 нм, 254 нм, 280 нм), линзы флуоресцентных спектрофотометров.
Кварцевые линзы для систем SWIR и диапазона 2.5–3.5 мкм (КИ/JGS-3)
Линзы из КИ/JGS-3 — единственные кварцевые линзы, прозрачные в диапазоне 2.5–3.5 мкм. Нет полосы поглощения воды при 2.7 мкм. Применения:
— Er:YAG лазер (2.94 мкм) — фокусирующие линзы для медицинских Er:YAG-систем дерматологии и стоматологии
— Диодные лазеры 2.7–3.0 мкм — системы газового анализа по полосам H₂O и CH₄
— SWIR-камеры — объективные линзы для InGaAs-камер в диапазоне 1.7–2.5 мкм
Кварцевые линзы для лидаров и дальномеров (905, 1064, 1550 нм)
Кварц КУ-1 прозрачен на всех трёх основных лазерных длинах волн лидаров. Применяется для коллимирующих и приёмных линз:
— 905 нм — твёрдотельные лидары, ToF-датчики
— 1064 нм — Nd:YAG лидары
— 1550 нм — eye-safe лидары для автономных транспортных средств, системы LiDAR
Кварцевые шариковые линзы и полусферы
Шариковые линзы из кварца диаметром от 1.8 мм — для стыковки оптических волокон, коллимации диодных лазеров, эндоскопических систем и оптических ловушек (лазерный пинцет).
Технические возможности производства
Производственные мощности Алкор Технолоджиз включают полный цикл обработки — от резки и шлифовки до финишной полировки и нанесения покрытий — с многоступенчатым метрологическим контролем каждой партии.
| Параметр | Стандарт | Высокоточное исполнение |
|---|---|---|
| Диаметр линз | От 5 до 100мм | От 5 до 100мм |
| Допуск на размеры | ± 0.1 мм | +0/-0.02 мм |
| Фокусное расстояние | 10-1000мм | 10-1000мм |
| Точность поверхности | N 4 | N 0.2 (λ/10) |
| Чистота поверхности | P V (S/D 60/40) | P II (S/D 20/10) |
| Центрировка линз | > 3 угл. мин. | > 0.01мм |
| Спектральный диапазон | 185нм - 25 мкм | По материалу |
| Покрытия | 240нм - 3.5 мкм | По чертежу |
| Минимальная партия | от 1шт | от 1шт |
| Серийный объем | тысячи деталей в месяц | стабильное качество |
Почему Алкор Технолоджиз
КУ-1, КВ, КИ и JGS-серия линз в одном производстве. Все марки кварцевого стекла на одном оборудовании. При необходимости ГОСТ-документации — линзы из отечественных марок; при необходимости более низкой цены без ГОСТ — из JGS-серии.
Серийный выпуск до 1000 линз в месяц. Стабильное качество партия к партии. Для производителей лазерного оборудования — надёжный источник серийных компонентов с предсказуемыми сроками.
Аналоги Edmund Optics, Thorlabs, Laser Components. Копии импортных позиций по чертежу или образцу — без пересчёта оптической схемы. Актуально для замещения импорта после 2022 года.
Двухволновые AR-покрытия. 532+1064 нм, 355+1064 нм — для систем с удвоением и утроением частоты Nd:YAG. Не нужно менять линзу при переключении режима лазера.
Заказать кварцевые линзы по чертежу или аналогу
Пришлите запрос на sales@alkor.net: тип линзы (плосковыпуклая/двояковыпуклая/менисковая/цилиндрическая), марка кварца (КУ-1/JGS-1 или КИ/JGS-3 для 2.5–3.5 мкм), диаметр, фокусное расстояние, AR-покрытие и количество. Подготовим КП в течение 24 часов.
