Кварцевые линзы и окна из стекла КУ-1, КВ, КИ (Fused Silica) — производство по ГОСТ 15130-86.
Алкор Текнолоджиз — российский производитель оптических компонентов из кварцевого стекла марок КУ-1, КУ-2, КВ и КИ по ГОСТ 15130-86. Изготавливаем кварцевые линзы, оптические окна, защитные стёкла для лазеров, смотровые стёкла и призмы по чертежам заказчика на собственном производстве в Санкт-Петербурге. Возможности цеха — несколько тысяч деталей в месяц, от единичных прототипов до крупных серий. Пришлите чертёж — сделаем коммерческое предложение в кратчайшие сроки.
Электронная почта sales@alkor.net.
Когда применяют кварцевое стекло
Кварцевое стекло (плавленый кварц, Fused Silica) — один из немногих оптических материалов, который сочетает широкое спектральное пропускание, радиационную стойкость, термическую устойчивость и химическую инертность в одном материале. Для задач, где обычное оптическое стекло не справляется, кварц становится стандартным решением.
Диапазон пропускания кварцевого стекла 0.185–3.5 мкм охватывает вакуумный УФ, весь видимый диапазон и ближний ИК. В отличие от оптического стекла К-8, кварц прозрачен с 185 нм — это принципиально для эксимерных лазеров, УФ-спектроскопии и фотолитографии.
Термостойкость выше 950 °C с коэффициентом теплового расширения ~5.5×10⁻⁷ К⁻¹ — одним из самых низких среди стеклообразных материалов. Кварцевая деталь выдерживает быстрый нагрев и охлаждение без риска термоудара. Это делает его незаменимым в лазерных системах с импульсными источниками высокой мощности.
Химическая инертность к большинству кислот, щелочей и агрессивных сред открывает применение в реакторах, аналитических ячейках и приборах для работы с агрессивными газами и жидкостями.
Радиационная стойкость — особенно у марки КУ-1 — позволяет использовать оптику в условиях ионизирующего излучения, где стандартные стёкла деградируют.
Высокий порог лазерного повреждения обеспечивает работоспособность при плотностях мощности, при которых боросиликатные и кроновые стёкла уже разрушаются.
Как выбрать марку кварцевого стекла
Выбор марки определяется спектральным диапазоном задачи. Все четыре марки соответствуют ГОСТ 15130-86, но имеют разный профиль пропускания:
Стекло кварцевое КУ-1
Кварцевое стекло КУ-1 лучший выбор для УФ-приложений, а также различных оптических линз. Кварцевое стекло КУ-1 прозрачное в ультрафиолетовой и видимой частях спектра без полос поглощения в диапазоне 170–250нм. Нелюминесцирующее, радиационно-устойчивое, практически без пузырей и включений. Оптимален для эксимерных лазеров (193 нм, 248 нм), УФ-спектроскопии, фотолитографии и систем УФ-стерилизации. Обратите внимание: кварц КУ-1 имеет полосу поглощения ОН-групп в районе 2600–2800 нм — при работе в этом диапазоне используйте КИ.
Изготавливаем из кварцевого стекла КУ-1 линзы диаметром 5–90 мм, окна диаметром 5–200 мм, защитные стёкла для лазеров, светоделители, дихроичные зеркала, фильтры.
Спектр пропускания кварцевого стекла КУ-1. Толщина 10мм. Подробные характеристики КУ-1.
Стекло кварцевое оптическое КУ-2
Характеристики кварцевого стекла КУ-2 близки к КУ-1, но отличаются слабой полосой поглощения в диапазоне 170–250нм. Применяется там, где требования к пропусканию в глубоком УФ несколько ниже, а стоимость имеет значение. Изготавливаем линзы и окна из кварцевого стекла КУ-2 под заказ.
Стекло кварцевое оптическое КВ
Кварцевое стекло марки КВ оптимально для видимого диапазона. Кварц КВ прозрачен от 300нм до 2.5мкм, имеет заметные полосы поглощения в УФ (170–250нм) и в районе 2700нм. Используется там, где УФ-прозрачность не требуется, но нужна высокая термостойкость и химическая инертность. Из кварцевого стекла марки КВ изготавливаем кварцевые окна, смотровые стёкла тип Г, иллюминаторы, подложки под зеркала.
Ближайшим аналогом кварцевого стекла КВ является стекло марки JGS2. Подробные характеристики стекла КВ.

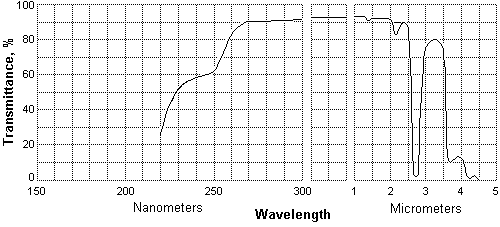

Спектр пропускания кварцевого стекла КВ. Толщина 10мм
Стекло кварцевое оптическое КИ
Кварцевое стекло КИ - Единственная марка среди российского кварца, прозрачная в диапазоне 2.7–3.5 мкм — там, где КУ-1 и КВ уже не работают из-за поглощения ОН-групп. Основное преимущество кварцевого стекла КИ — работа в диапазоне 2.7–3.5 мкм, где УФ-марки кварцевого стекла уже не работают. Применяется в газоанализаторах (полосы CO₂, CH₄, H₂O), ИК-спектроскопии, системах детектирования пожара и тепловой обработки. Диапазон пропускания: 0.28–3.5 мкм.
Изготовление кварцевых линз и окон из кварцевого стекла марки КИ под заказ.
Ближайшими аналогами кварцевого стекла КИ являются стекла марок: Corning 7979, JGS3.
Спектр пропускания кварцевого стекла КИ. Толщина 10мм Подробные характеристики КИ.

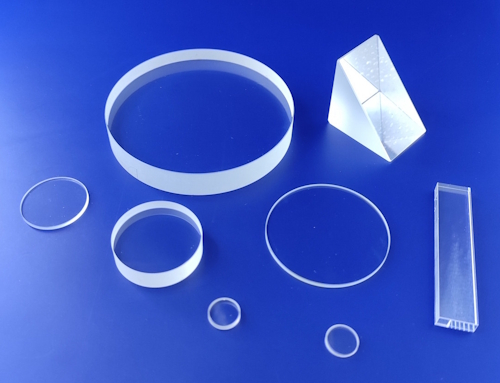

Продукция: что мы изготавливаем из кварцевого стекла?
Кварцевые линзы (Fused Silica lenses). Производим из кварцевого стекла КУ-1 сферические плосковыпуклые, двояковыпуклые, плосковогнутые, двояковогнутые, мениски и цилиндрические линзы. Диаметры от 5 мм, фокусное расстояние от 5 до 1000 мм, просветляющие покрытия под вашу длину волны. Работаем по чертежам заказчика и по каталогам Edmund Optics, Thorlabs и другие — изготовим точные аналоги.
Кварцевые оптические окна — плоскопараллельные пластины без вносимого увеличения. Производим кварцевые окна из стекла КУ-1, КВ, КИ диаметром до 210 мм, включая нестандартные форматы. Плоскостность до N=0.2 (λ/10), качество поверхности до S/D 20/10, параллельность до 10 угловых секунд. Круглые, квадратные, прямоугольные.
Защитные стёкла для лазеров — с просветляющим AR-покрытием на длины волн 755, 905, 1064, 1550 нм и другие по запросу. Применяются в технологических лазерных системах (резка, сварка, гравировка, чистка).
Смотровые стёкла тип Г и иллюминаторы — из кварцевого стекла КВ для высокотемпературных печей, реакторов и вакуумных камер. Рабочая температура до 950 °C.
Призмы, клинья и светоделители — производим из стекла КУ-1, КВ, КИ по чертежам. Светоделители, дихроичные зеркала и холодные/горячие зеркала с диэлектрическими покрытиями.
Подложки под покрытия — заготовки из кварцевого стекла высокой плоскостности для нанесения AR, HR, светоделительных и узкополосных диэлектрических покрытий.
Технические возможности производства
| Параметр | Значение |
| Марки стекла | КУ-1, КУ-2, КВ, КИ, JGS-1, JGS-2, JGS-3 |
| Диаметр линз | от 5 до 90 мм |
| Диаметр окон | от 5 до 200 мм |
| Плоскостность | до N=0.2 (λ/10) |
| Качество поверхности | до S/D 20/10, P II |
| Параллельность | до 10 угловых секунд |
| Покрытия | AR, HR, светоделительные, дихроичные |
| Производительность | тысячи деталей в месяц |
| Минимальная партия | от 3–5 штук |
Области применения оптики из кварцевого стекла
Лазерные технологические системы — защитные окна и фокусирующие линзы из кварцевого стекла КУ-1 для установок лазерной резки, сварки, гравировки и поверхностной обработки. Марки КУ-1 и КВ обеспечивают высокий порог лазерного повреждения при длинах волн 1064 нм (Nd:YAG), 1550 нм (Er), 755 нм и 905 нм (диодные лазеры).
Эксимерные лазеры и УФ-литография — кварцевое стекло КУ-1 является стандартным материалом для оптики эксимерных лазеров ArF (193 нм) и KrF (248 нм). Радиационная стойкость и отсутствие поглощения в УФ диапазоне делают его безальтернативным выбором.
Спектроскопия и аналитическое оборудование — кварцевые окна и кюветы для УФ/ВИД спектрометров, кварцевые линзы для флуоресцентных и рамановских систем. КИ применяется в ИК-спектроскопии в диапазоне 2.7–3.5 мкм.
Газоанализаторы и сенсоры — окна из КИ обеспечивают прозрачность в диапазоне характеристических полос поглощения CO₂, CH₄, H₂O и углеводородов.
Высокотемпературные установки и вакуумные камеры — смотровые стёкла и иллюминаторы из кварцевого стекла КВ для печей, реакторов, камер термообработки. Термостойкость выше 950 °C, стойкость к термоудару.
Медицина и биофотоника — кварцевые линзы и окна для флуоресцентных микроскопов, УФ-стерилизаторов, фотодинамической терапии.
Покрытия для кварцевой оптики
Изготавливаем кварцевые линзы, зеркала и окна с нанесёнными оптическими покрытиями:
Просветляющие AR-покрытия на конкретные длины волн лазеров: 355, 532, 755, 905, 1064, 1550 нм, а также широкополосные AR на диапазоны 400–700 нм, 650–1050 нм и другие. Остаточное отражение менее 0.25% на длину волны.
Отражающие HR-покрытия — диэлектрические зеркала с коэффициентом отражения >99.5%.
Светоделительные покрытия — R/T 50/50 и другие соотношения для конкретных длин волн.
Дихроичные и спектроселективные покрытия — холодные/горячие зеркала, покрытия с разными характеристиками для отражения и пропускания.
Почему Алкор Текнолоджиз, а не конкуренты?
Собственное производство в Санкт-Петербурге — не посредник. Конкуренты предлагают аналогичный ассортимент, но не все контролируют полный цикл. Алкор Текнолоджиз изготавливает детали из кварца на собственном оборудовании — это означает прямую ответственность за качество каждой партии и возможность оперативно вносить изменения в параметры.
Реальные производственные мощности. Несколько тысяч кварцевых окон и линз в месяц — это не декларация, а подтверждённая мощность серийного производства. Ваш проект не встанет в очередь на месяцы.
Аналоги по каталогам мировых производителей. Изготавливаем кварцевые линзы по каталогам Edmund Optics, Thorlabs. Если ваша система изначально проектировалась под импортную оптику — мы сделаем точный аналог без перепроектирования.
Полный спектр покрытий. Не нужно искать отдельного подрядчика на нанесение AR-покрытий: делаем всё в одном заказе — механическая обработка, полировка, покрытие, контроль.
Все марки из одного источника. КУ-1, КУ-2, КВ, КИ, JGS-1, JGS-2, JGS-3 — работаем со всеми доступными марками кварца и подбираем оптимальную под задачу, а не ту, которая есть в наличии.
Международные аналоги марок кварцевого стекла
| Российская марка | Международные аналоги |
| КУ-1 | Corning HPFS 7980, Heraeus Suprasil Standard, Saint-Gobain Spectrosil A/B, JGS1, Dynasil 1100/4100 |
| КВ | JGS2, Heraeus Infrasil 301 |
| КИ | Corning 7979, JGS3, Heraeus Infrasil 302 |
Заказать кварцевую оптику по чертежу
Пришлите чертёж или технические требования на sales@alkor.net — укажите марку стекла (или задачу, если марка не определена), размеры и количество. Специалисты подберут материал, подтвердят возможность изготовления и подготовят коммерческое предложение.
Телефон +7 812 363 12 40 Электронная почта sales@alkor.net
Производство: Санкт-Петербург
