Оптическое стекло К8. Линзы, зеркала, окна из стекла К8

Алкор Текнолоджиз производит оптику из стекла К8 — линзы, окна и защитные стёкла, зеркала, призмы — под заказ по чертежам заказчика на собственном производстве в Санкт-Петербурге.

Стекло К8 ГОСТ 3514-94 (международный аналог - Schott N-BK7) — самый востребованный оптический материал для видимого и ближнего ИК диапазонов. AR-покрытия на 532, 755, 850, 905, 1064, 1550 нм и широкополосные. Производим аналоги линз из оптического стекла К8 по каталогам Edmund Optics, Thorlabs. Подготовим КП в течение 24 часов.

Присылайте запросы и чертежи — наши специалисты помогут подобрать оптимальное решение для вашей задачи.

Стекло К8 коротко

К8 не работает в ультрафиолете ниже 350 нм. Для УФ, мощных лазеров (свыше 100 Вт/см²) и резких перепадов температуры (ΔT > 50 °C) выбирайте кварц КУ-1: он прозрачен от 185 нм, а его КТР в 5 раз ниже. Подробнее — в разделе «К8 или кварц» ниже и на странице кварцевого стекла.
линзы из стекла К8

Линзы из стекла К8.

Изделия из стекла К8: полный спектр продукции

Оптические линзы из стекла К8

Производим все типы сферических линз из стекла К8, N-BK7, H-K9L: плоско-выпуклые, двояковыпуклые, плоско-вогнутые, двояковогнутые, менисковые, цилиндрические. Диаметр от 1 до 100 мм, фокусное расстояние от 4 до 1000 мм. Аналоги линз по каталогам Edmund Optics, Thorlabs, Laser Components. Копии линз из стекла К8 по образцу. Линзы К8 с AR-покрытиями на длины волн: 400–700 нм (VIS), 532 нм, 755 нм, 850 нм, 905 нм, 1064 нм, 1550 нм и другие по ТЗ.

Запросить цену на линзы из К8 · Все оптические линзы

Оптические окна и защитные стёкла из К8

Оптические окна и защитные стёкла из К8 диаметром от 5 до 200 мм. Производим круглые, прямоугольные, нестандартные формы по чертежу.

Защитные стёкла для лазерных головок

Волоконные лазеры и Nd:YAG. Стекло К8 прозрачно на 1064 нм и прилегающих длинах волн. С AR/AR покрытием на 900–1100 нм остаточное отражение менее 0,5%.

Защитные окна для камер машинного зрения

Стекло К8 с просветляющим покрытием 400–700 нм защищает объективы и матрицы от загрязнений при сохранении полного пропускания в видимом диапазоне.

Окна для смотровых устройств и измерительных приборов

Геодезическая техника, нивелиры, дальномеры, теодолиты — стекло К8 является стандартным материалом для иллюминаторов и смотровых окон в видимом диапазоне.

Запросить цену на окна и защитные стёкла из К8 · Все оптические окна · Защитные стёкла

Зеркала из стекла К8 с алюминиевым, серебряным или золотым покрытием

Подложки из стекла К8 с металлическими или диэлектрическими покрытиями. Диаметр 5–200 мм, круглые и прямоугольные. Покрытия:

Запросить цену на зеркала из К8 · Все оптические зеркала

Светоделители и кубики

Светоделительные пластины и кубики из стекла К8 с нормированным соотношением T/R (50/50, 70/30 и другие) на заданную длину волны. Применяются в интерферометрах, системах обратной связи лазеров, оптических когерентных томографах, флуоресцентных микроскопах.

Запросить цену на светоделители из К8 · Все светоделители

Призмы и клиновидные окна

Все стандартные типы призм из стекла К8: Порро, Дове, пентапризмы, прямоугольные, клиновидные, светоделительные кубики. Точность углов до 10 угловых секунд по согласованию. Применяются в биноклях, перископах, лазерных системах, интерферометрах и измерительных приборах.

Запросить цену на призмы и клинья из К8 · Все призмы · Клинья

Ахроматические дублеты

Ахроматический дублет — два склеенных элемента, положительный из кронстекла (К8, N-BK7) и отрицательный из флинтстекла (ТФ-5, ТФ-10 и аналоги). Склейка компенсирует хроматические аберрации одиночной линзы: на двух длинах волн (обычно 486 и 656 нм) фокус совпадает, что даёт резкое изображение без цветовых ореолов.

Ахроматические дублеты из К8/N-BK7 — стандарт для:

Изготавливаем ахроматические дублеты по чертежу и ТЗ, в том числе оптимизированные под конкретные пары длин волн.

Запросить цену на ахроматические дублеты

Производственные возможности позволяют изготавливать как единичные изделия, так и серийные партии оптики.

стекло К8

Изделия из стекла К8.

AR-покрытия для оптики из стекла К8: выбор по длине волны лазера

Стекло К8 с n ≈ 1,517 теряет на отражение около 4,2% на каждой поверхности. В двух- и многоэлементной системе потери суммируются. AR-покрытие снижает остаточное отражение до <0,5% и критично для лазерной оптики, где непокрытое стекло может перегреться от поглощения отражённой мощности.

ПокрытиеДиапазон / длина волныТиповое применение
AR широкополосное400–700 нмкамеры, машинное зрение, микроскопия
AR широкополосное650–1050 нмдиодные лазеры, NIR-камеры
AR одноволновое532 нмNd:YAG 2-я гармоника, зелёные лазеры
AR одноволновое755 нмалександритовый лазер, косметология
AR одноволновое850 нмдиодные лазеры, ToF-датчики
AR одноволновое905 нмлидары твёрдотельные
AR одноволновое1064 нмNd:YAG, волоконные лазеры
AR одноволновое1550 нмтелеком-лазеры, лидары
AR двухволновое532 + 1064 нмсистемы с удвоением частоты

Остаточное отражение <0,5% на длину волны — стандарт; <0,2% — достижимо для критических применений. Также доступны многослойные покрытия для других лазерных и инфракрасных систем. Подробнее — на странице оптических покрытий.

Что такое оптическое стекло К8

Стекло К8 — боросиликатное кронстекло (отсюда буква «К» в маркировке): стекло с низкой дисперсией, принадлежащее к группе кронов в системе классификации оптических стёкол по показателю преломления и числу Аббе.

Три параметра делают стекло К8 универсальным стандартом в мировой оптике:

nd = 1,51680 — умеренный показатель преломления

Достаточно высокий, чтобы строить компактные линзы с разумными радиусами кривизны, и достаточно низкий, чтобы не вызывать значительных аберраций. Стекло К8 хорошо «склеивается» с другими марками для коррекции хроматизма в ахроматических дублетах.

Число Аббе 64,17 — низкая дисперсия

Число Аббе описывает, насколько сильно стекло «расщепляет» белый свет в спектр. 64,17 — одно из самых высоких значений среди доступных оптических стёкол: К8 минимально раскрашивает изображение в хроматические цвета. Именно поэтому одиночные линзы из стекла К8 дают хорошее качество изображения даже в широкополосных системах — при разумных требованиях к хроматизму.

Отличная однородность и низкое количество включений

Высший класс — означает минимально возможное содержание пузырей и включений. Класс пузырности стекла К8 гарантирует отсутствие внутренних дефектов, что особенно важно при изготовлении точных линз и призм. Для лазерной оптики включения недопустимы: они вызывают локальный перегрев и разрушение при высоких плотностях мощности.

Преимущества стекла К8

Высокая оптическая прозрачность

В VIS–NIR диапазоне.

Отличная однородность

И низкое количество включений.

Стабильные оптические характеристики

n ≈ 1,516.

Хорошая механическая прочность

И устойчивость к внешним воздействиям.

Лёгкость обработки

Подходит для сложных оптических поверхностей.

Универсальность применения

От лабораторной оптики до лазерных систем.

Благодаря сочетанию свойств стекло К8 является одним из самых популярных материалов для изготовления высокоточных оптических компонентов.

Области применения: где работает оптика из стекла К8

Лазерные технологические системы (1064 нм, 532 нм) — защитные стёкла лазерных головок волоконных и Nd:YAG лазеров, фокусирующие линзы для маркировки, резки и сварки. Стекло К8 с AR 1064 нм — стандартный материал для большинства промышленных лазерных систем до 500 Вт.

Машинное зрение и промышленная инспекция — линзы из стекла К8 для объективов, светоделители, защитные окна из К8 для систем технического контроля на конвейерах, в роботизированных ячейках, в системах измерения и сортировки. Стекло К8 обеспечивает стабильные характеристики в диапазоне рабочих температур производственного цеха.

Лидары и дальномеры (905 нм, 1064 нм, 1550 нм) — коллимирующие и фокусирующие линзы передатчиков, приёмные линзы детекторов. Стекло К8 прозрачно на всех основных длинах волн лидаров без дополнительного выбора материала.

Спектроскопия и аналитическое оборудование — призмы и светоделители для монохроматоров и спектрографов, линзы конденсоров, коллиматоры. Ахроматические дублеты из К8/флинт для широкополосных оптических схем.

Медицинская оптика и косметология — линзы из стекла К8 для дерматологических лазеров (755, 810, 1064 нм), эндоскопические объективы, оптика офтальмологических приборов. Ахроматические дублеты из N-BK7 обеспечивают качество изображения, необходимое для медицинской диагностики.

Научное оборудование — интерферометры, поляризационные системы, телескопы, оптические манипуляторы. Стекло N-BK7 в прецизионном исполнении для задач, где требуется λ/10 и лучше.

Геодезические приборы — нивелиры, теодолиты, тахеометры, дальномеры. Стекло К8 — стандартный материал отечественной оптической промышленности для приборов этого класса. Стекло К8 широко используется в высокоточных оптических системах, где требуется стабильность, прозрачность и надёжность.

К8, N-BK7, H-K9L: какой материал выбрать

К8 (ЛЗОС), N-BK7 (Schott, Германия) и H-K9L (CDGM, Китай) — три марки практически идентичного боросиликатного кронстекла от разных производителей с разным позиционированием и ценой.

Когда выбирать К8 (ЛЗОС)

Стандартные задачи в видимом и ближнем ИК, лазерная оптика, серийное производство, когда важна доступность и стабильность поставок отечественного материала.

Когда выбирать N-BK7 (Schott)

Системы с жёсткими требованиями к однородности (интерферометры, астрономические объективы, прецизионная микроскопия), применения по зарубежным спецификациям, где явно указан Schott. N-BK7 известен высоким качеством и превосходными характеристиками в системах, требующих точности и надёжности в жёстких условиях эксплуатации.

Когда выбирать H-K9L (CDGM)

Бюджетные задачи, потребительская электроника, промышленная инспекция без жёстких требований к качеству стекла. H-K9L предлагает значительное ценовое преимущество по сравнению с N-BK7 — как правило, на 20–40% дешевле — и хорошо подходит для задач без экстремально высоких требований к точности.

Мы производим оптику из всех трёх материалов. При выборе мы поможем определить оптимальный вариант исходя из требований к качеству и бюджета.

К8 или кварц КУ-1: когда нужен кварц, а когда достаточно стекла К8

Стекло К8 покрывает большинство задач в видимом и ближнем ИК, дешевле и проще в обработке, чем кварц. Но есть задачи, где кварц незаменим:

ЗадачаК8 / N-BK7Кварц КУ-1
Видимый диапазон (400–700 нм)отличноотлично
NIR до 2 мкмхорошохорошо
УФ ниже 350 нмне подходитот 185 нм
Высокомощные лазеры (>100 Вт/см²)ограниченнолучше стойкость
Термоудар, ΔT > 50 °CограниченноКТР в 5 раз ниже
Вакуумные системыподходитпредпочтительнее
Стоимостьнижевыше

Кварцевое стекло обладает лучшей однородностью и более низким коэффициентом теплового расширения, чем стекло К8, что делает его особенно подходящим для оптических окон высокомощных лазеров, систем визуализации и смотровых стёкол.

Практическое правило. Выбирайте стекло К8, если рабочая длина волны >350 нм, мощность лазера умеренная (<100 Вт на апертуру), и нет резких термических нагрузок. Выбирайте кварц, если работаете в УФ, с высокомощными лазерами или в условиях значительных температурных перепадов.

Технические возможности производства

ПараметрСтандартДостижимо
Диаметр линз1–100 мм1–100 мм
Диаметр окон и зеркал5–200 мм5–200 мм
Фокусное расстояние4–1000 мм4–2000 мм
Допуск на размер+0/−0,2 мм+0/−0,02 мм
Центрировка3 угл. мин.0,01 мм
Плоскостность (N)40,2
Качество поверхности (P)VII
Партияот 1 штукитысячи деталей в месяц

N — число колец интерференции (неплоскостность); P — класс чистоты полировки.

Почему выбирают Алкор Текнолоджиз

К8, N-BK7 и H-K9L в наличии

Все три варианта — российский ЛЗОС, немецкий Schott и китайский CDGM — у одного поставщика. Выбирайте оптимальный вариант под задачу и бюджет, мы поможем определиться.

Аналоги Edmund Optics и Thorlabs

Если система спроектирована под каталожные позиции — изготавливаем точные аналоги. Копии по образцу. Актуально для замещения импорта без перепроектирования системы.

Ахроматические дублеты по ТЗ

Изготавливаем склейки из К8 + флинт, оптимизированные под конкретные пары длин волн, — не только стандартные, но и нестандартные конфигурации.

Серийное производство нескольких тысяч деталей в месяц

Стабильное качество, партия к партии. Для производителей оборудования — надёжный источник серийных компонентов.

30+ лет опыта производства оптики в Санкт-Петербурге

Собственный парк оборудования, метрологический контроль, многоступенчатая проверка каждой партии.

Спектр пропускания и свойства стекла К8

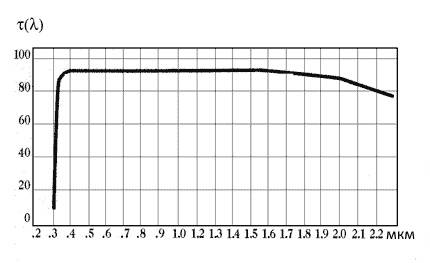

Стекло К8 спектр пропускания

Стекло К8: спектр пропускания.

Показатель преломленияnd = 1,51680; ne = 1,51872
Постоянная Аббеνd = 64,17; νe = 63,96
Плотность2,51 г/см³
Коэффициент термического расширения7,1×10⁻⁶ К⁻¹ в диапазоне −30…+70 °C
Твёрдость по Кнупу (0,1/20)610
Класс пузырности0
Оптические и физические свойства
Средняя дисперсияnF − nC = 0,008054; nF′ − nC′ = 0,008110
Температура фазового превращения557 °C
Температура стекла при вязкости 10¹³ дПа·с557 °C
Температура стекла при вязкости 10⁷·⁶ дПа·с719 °C
Коэффициент теплопроводности1,114 Вт/(м·К)
Коэффициент термического расширения (20…300 °C)8,3×10⁻⁶ К⁻¹
Удельная теплоёмкость0,858 Дж/(г·К)
Модуль Юнга (E)82×10³ Н/мм²
Коэффициент оптической чувствительности по напряжениям2,77×10⁻⁶ мм²/Н
Коэффициент Пуассона0,206
Химические свойства
Климатическая стойкость2
Стойкость к травлению0
Стойкость к кислотам1
Стойкость к фосфатам2,3
Стойкость к щелочам2,0
Показатель преломления стекла К8 по длинам волн
λ, нмnλ, нмnλ, нмn
2325,41,4891970,11,4951529,61,501
1060,01,5071014,01,507852,11,510
706,51,513656,31,514643,81,515
632,81,515589,31,517587,61,517
546,11,519486,11,522480,01,523
435,81,527404,71,530365,01,536
334,11,543312,61,549

Заказать изделия из стекла К8

Ищете надёжного производителя оптических компонентов из стекла К8? Отправьте нам чертёж или техническое задание на sales@alkor.net — мы подберём оптимальное решение и подготовим коммерческое предложение в кратчайшие сроки.
